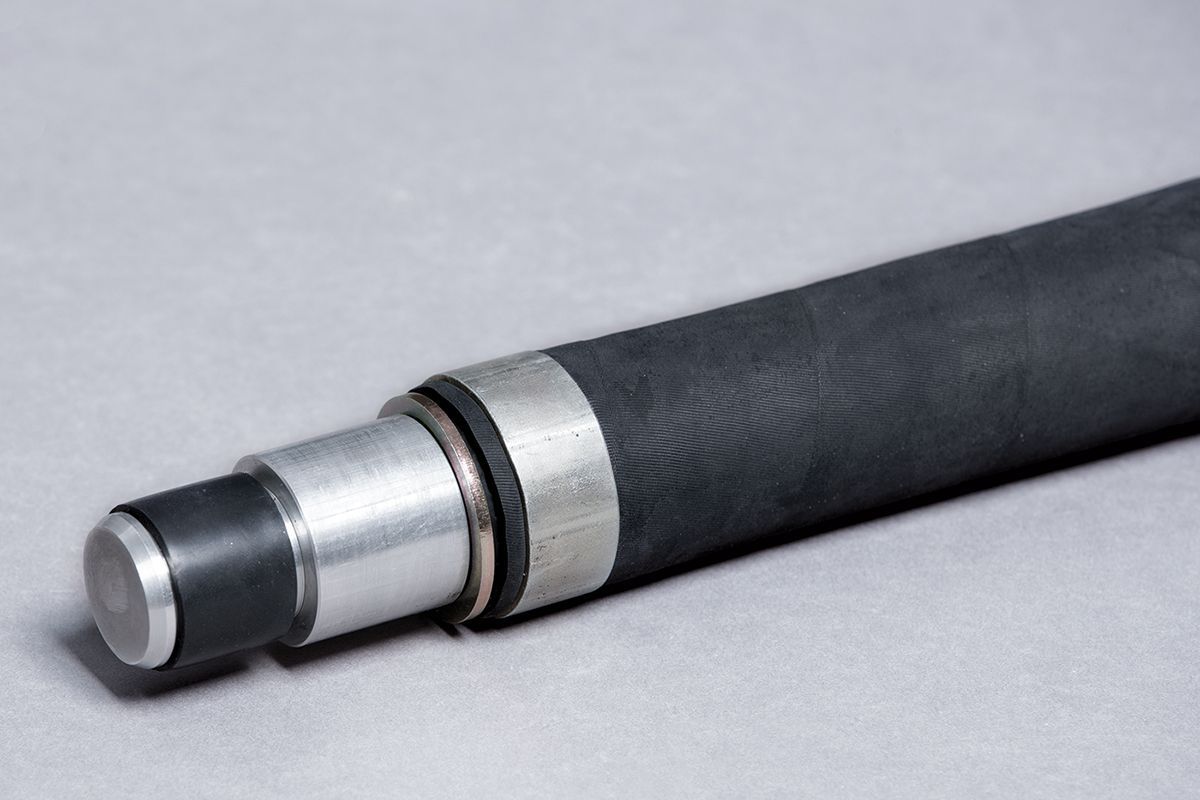

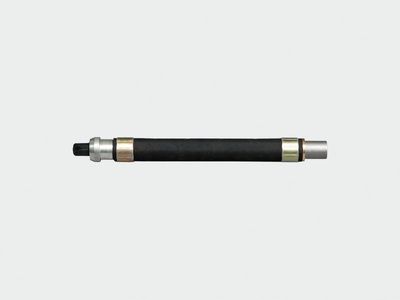

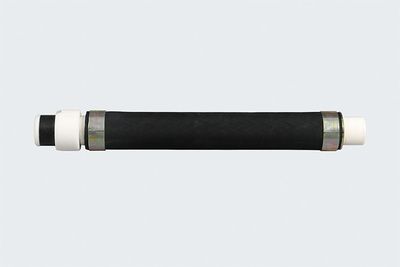

Затворы буровой скважины

Дополнительная информация
Фильтр
Фильтр
m_50210

НАДУВНЫЕ ГЛУБИННЫЕ ПАКЕРЫ

Надувные пакеры используются для инъекции почти во всех областях буровой техники, в туннелестроении и специализированном подземном строительстве. Эти инъекции позволяют, как правило, улучшить механических свойства грунтов или обеспечить гидроизоляцию. Надувные пакеры применяются также в буровой измерительной технике для пробных инъекций, для испытаний по отжиму воды из буровой скважины и в геологоразведке.
Bodeninjektion mit Blaehpacker, Hydraulik, Bohrlochverschluss

Ground injection with
Inflatable packers, Hydraulic packers and Borehole seals

PDF german/english

PDF german/french

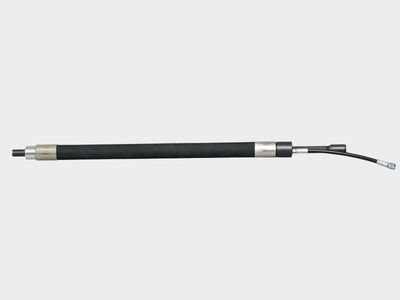

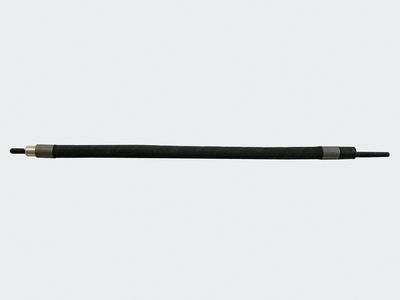

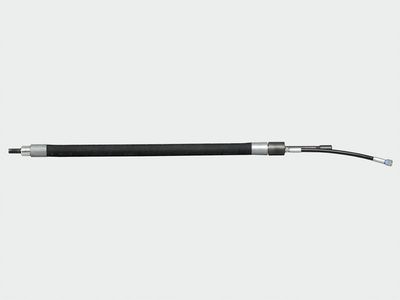

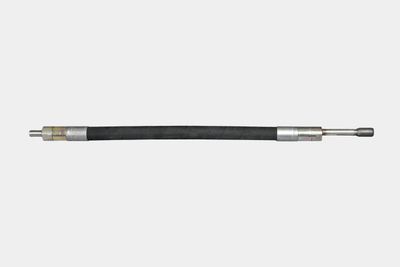

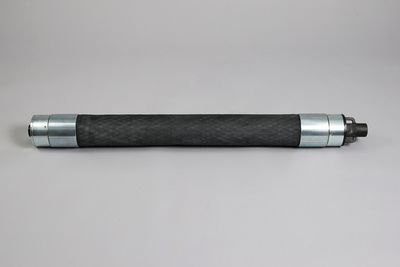

Одинарные надувные пакеры

Области применения

  • Закрепление грунта на различных глубинах
  • Закрепление рыхлых горных пород
  • Закрепление расщепленных твердых горных пород
  • Инъекции в строительные элементы
  • Инъекции в грунт под строительными элементами
  • Гидроизоляция
  • Восходящая инъекция

Преимущества и полезность

  • Возможность многократного использования
  • Элементы, по которым поступает материал, изготовлены из нержавеющей стали
  • Простота и надежность гидроизоляции буровой скважины
  • Возможность использования на различных глубинах
  • Простая взаимозаменяемость деталей

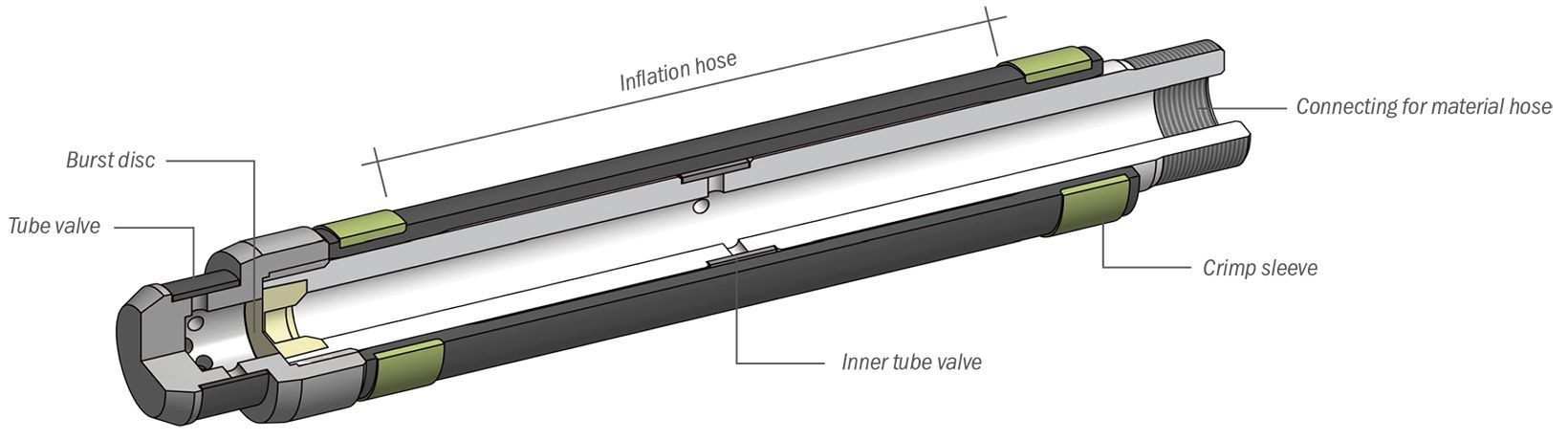

Установка и область растяжения пакеров

Для установки в буровой скважине в зависимости от типа пакеров применяется страхующий канат или технологический шланг. Преимущество надувных пакеров заключается в большой длине растяжения шлангов. Наряду с этим достигается очень хорошая гидроизоляция буровой скважины, так как шланг может оптимально приспосабливаться к неровностям стенки. Таким образом, по всей длине шланга обеспечивается равномерное натяжение в скважине.

ДВОЙНЫЕ НАДУВНЫЕ ПАКЕРЫ

Области применения

  • В основном применяются для инъекции с трубами с манжетами
  • Закрепление грунта на различных глубинах
  • Закрепление рыхлых горных пород
  • Закрепление расщепленных твердых горных пород
  • Инъекции в строительные элементы
  • Инъекции в грунт под строительными элементами
  • Гидроизоляция
  • Восходящая инъекция

Преимущества и полезность

  • Многократное использование
  • Надежная гидроизоляция благодаря надувным шлангам обеспечивает точное позиционирование впрыскиваемого материала
  • Большой диапазон усилия зажима
  • Переменное зажимное усилие
  • Элементы, по которым поступает материал, изготовлены из нержавеющей стали
  • Все детали легко взаимозаменяемые
  • Изготавливаются различной длины

Установка и область растяжения пакеров

Для установки в буровой скважине в зависимости от типа пакеров применяется страхующий канат или технологический шланг. Преимущество надувных пакеров заключается в большой длине растяжения шлангов. Наряду с этим достигается очень хорошая гидроизоляция буровой скважины, так как шланг может оптимально приспосабливаться к неровностям стенки. Таким образом, по всей длине шланга обеспечивается равномерное натяжение в скважине.

2-Х КОМПОНЕНТНЫЙ НАДУВНОЙ ПАКЕР

Области применения

  • Закрепление грунта на различных глубинах
  • Закрепление рыхлых горных пород
  • Закрепление расщепленных твердых горных пород
  • Инъекции в строительные элементы
  • Инъекции в фундаменты
  • Инъекции в грунт под строительными элементами
  • Герметизация
  • Восходящая инъекция

Преимущества и полезность

  • Двухкомпонентные инъекционные материалы подаются к смесительной трубе по отдельности и только в ней смешиваются с помощью различного числа насадок статического смесителя
  • Во многих случаях возможно многократное использование, поскольку обе линии для подачи компонентов и обратные клапаны можно промывать в пакере по отдельности
  • Широкий диапазон расширения надувного шланга обечпечивает надежную герметизацию в скважине и переменное усилие зажима
  • Может быть использован на различной глубине

Заделка швов и коэффициент расширения надувного уплотнения

Для установки и последующего снятия надувного пакера 2К служит вспомогательный трос, который крепится к пакеру. Особым преимуществом надувного пакера 2K является то, что оба компонента быстро реагирующего 2-компонентного материала для инъецирования подаются отдельно до самой смесительной трубы. Статический смеситель с изменяемой настройкой гарантирует оптимальный результат смешивания для соответствующего материала для инъецирования. Оба компонента трубопровода и обратные клапаны можно промывать отдельно от пакера. Еще одним преимуществом является большая расширяемость надувного уплотнения. В зависимости от типа пакера расширение может достигать 2-кратного диаметра в состоянии покоя. Кроме того, надувной пакер 2K позволяет получить отличную герметизацию отверстия, так как надувное уплотнение может оптимально адаптироваться к неровностям стенок просверленного канала. Это происходит благодаря равномерному (почти по всей длине) регулируемому расширению надувного уплотнения в просверленном канале.
