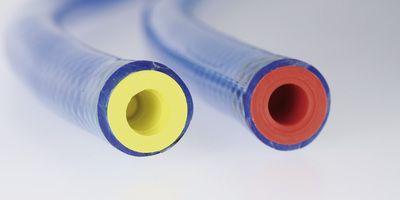

Система закладных инъекционных шлангов

C начала 70-х годов cистемы инъекционных шлангов используются на практике в качестве альтернативного решения или в дополнение к лентам для уплотнения швов и изоляционным пластинам. Речь идет о шовных прокладках в виде шлангов или каналов, предназначенных для инъекций. Дополнительные негерметичности можно целенаправленно устранять с помощью инъекций полиуретановой или акриловой смолы, цементной суспензии или цементного клея.

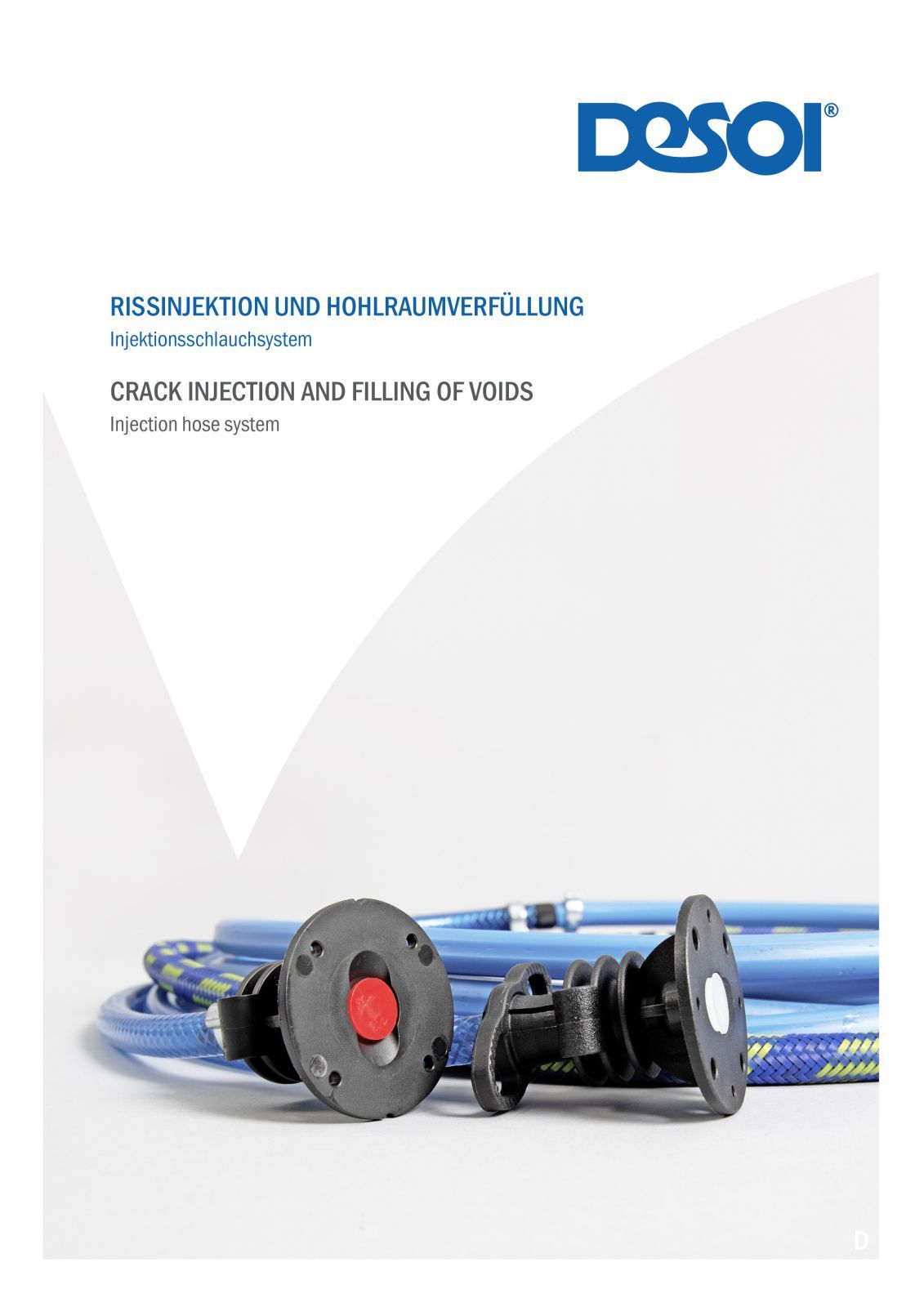

Injektionsschlauchsystem












Injection hose system



PDF german/english

PDF german/french











Преимущества и выгоды





  • Простота установки и гибкая адаптация к контуру шва
    •

  • Нанесение непосредственно на монтажный шов
    •

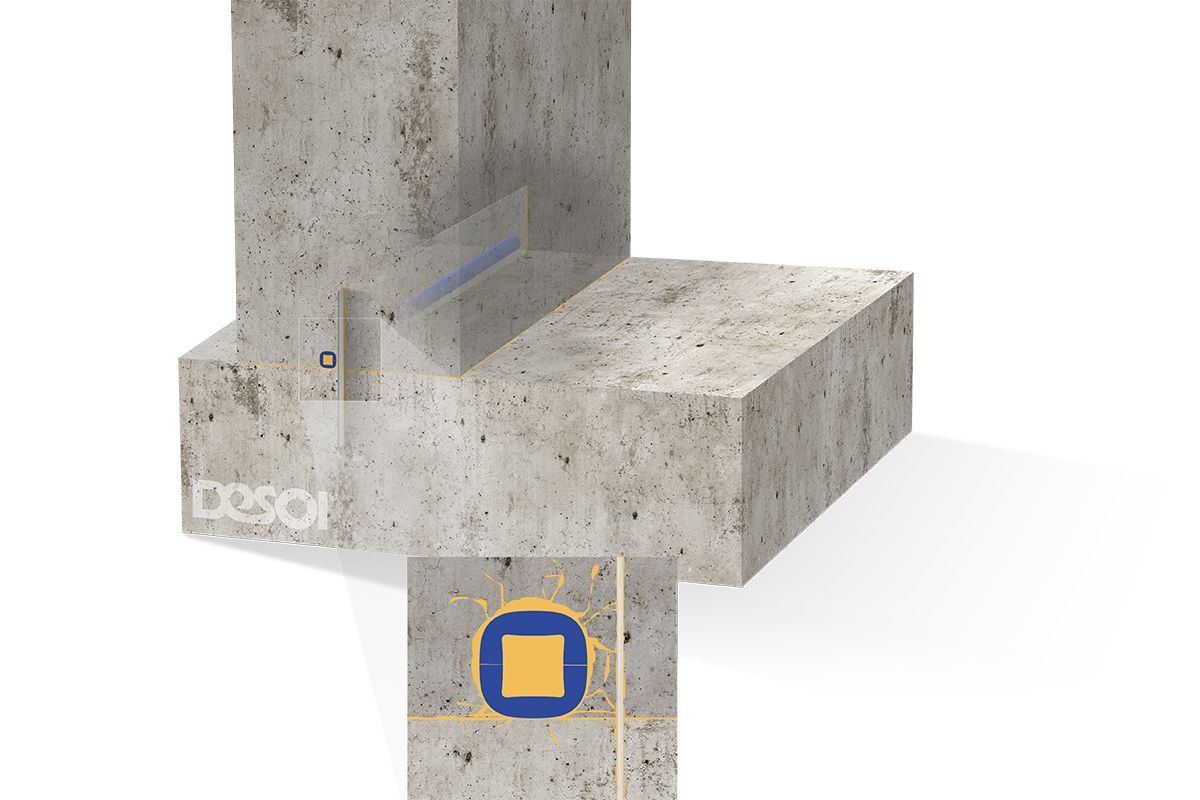

  • Гидроизоляция в дополнение к лентам для уплотнения швов или изоляционным пластинам
    •

  • Возможность гидроизоляции монтажных швов в бетонных и железобетонных конструкциях
    •

  • Низкая стоимость производственного процесса для профилактической и дополнительной гидроизоляции
    •

  • Системы инъекционных шлангов можно устанавливать даже на швы сложной формы, если монтаж лент для уплотнения швов и изоляционных пластин чрезвычайно затруднен.
    •

  • Пригодность систем инъекционных шлангов подтверждена сертификатом пригодности, выданным Строительной инспекцией (abP - общий сертификат проверки строительной инспекцией)
    •






Примеры использования





  • В соответствии со Сводом строительных правил A, часть 2, порядковый номер 1.4. системы инъекционных шлангов относятся к системам гидроизоляции швов, например, в зоне грунтовых вод ("Белая ванна")
    •

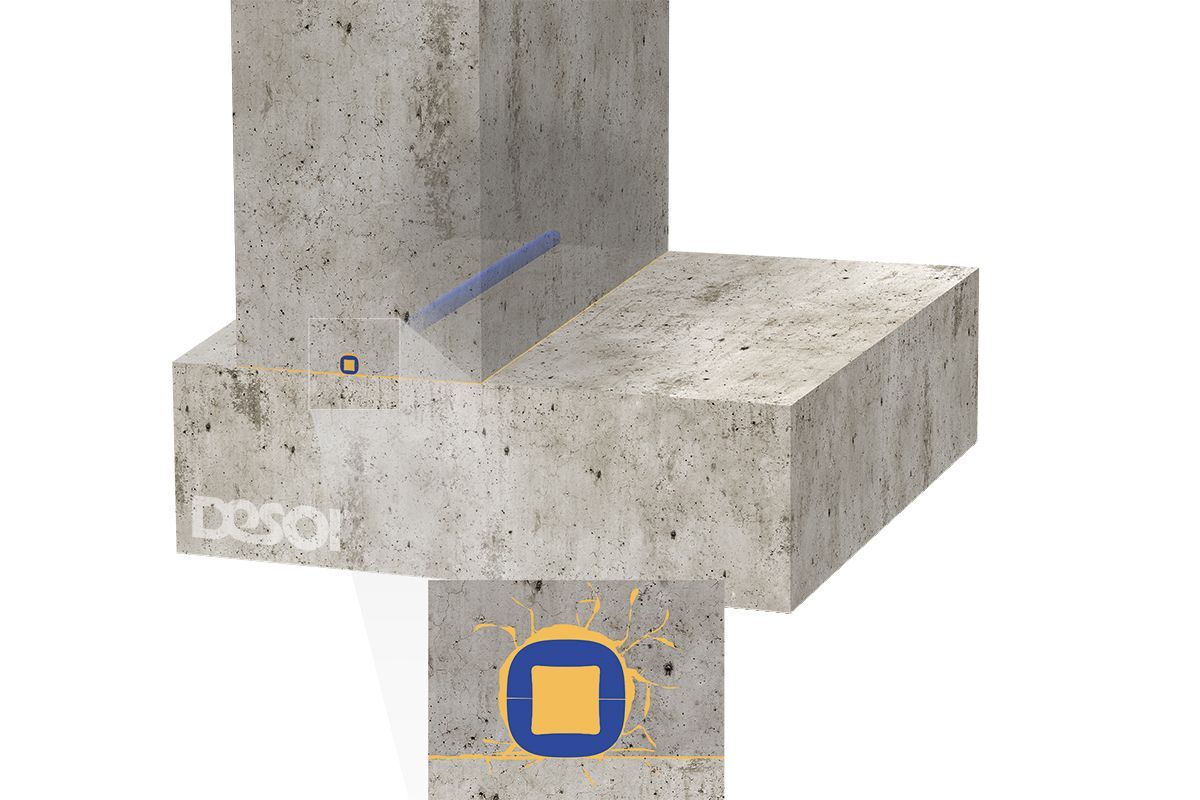

  • Создание водонепроницаемых монтажных швов в железобетонных конструкциях за счет планомерных инъекций
    •

  • Применение, например, в гидротехнических и очистных сооружениях, подземных паркингах, тоннелях
    •

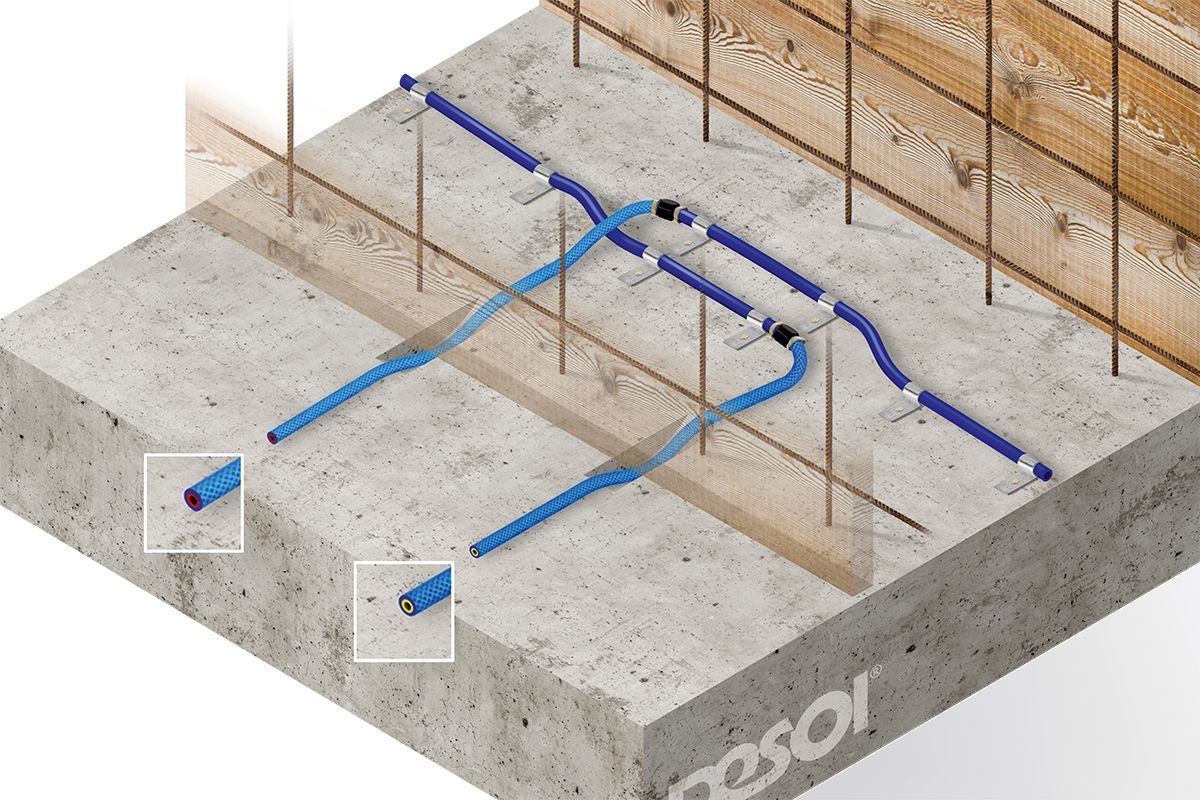

Инструкция по установке













  • Инъекционный шланг необходимо неподвижно закрепить на отвержденном бетоне при помощи сплошных анкерных креплений во избежание его всплывания в свежем бетоне
    •

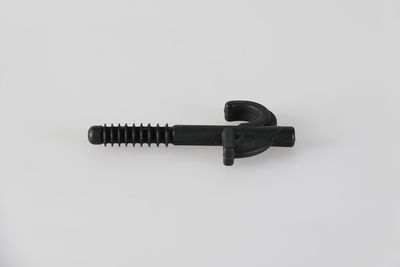

  • Как правило, крепление инъекционного шланга осуществляется при помощи специальных монтажных кронштейнов, расположенных на расстоянии около макс. 15 см. В случае необходимости это расстояние следует скорректировать в зависимости от условий на строительной площадке.
    •

  • В области пересечения шлангов необходимо принять меры во избежание их взаимного сжатия
    •

  • Длина инъекционных шлангов составляет 8-10 м
    •

  • Расстояние от инъекционного шланга до наружной стены должна составлять от ⅓ до ½ d (толщина строительной конструкции)
    •

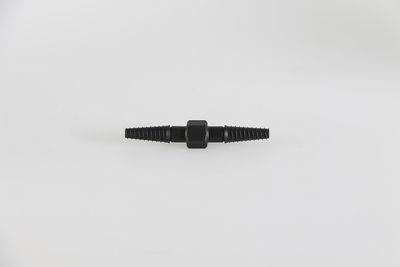

  • В местах соединения шланги должны перекрываться примерно на 15 см и прокладываться параллельно на расстоянии около 5 см друг от друга
    •

  • Расположение инъекционных шлангов должно быть отражено в рабочих чертежах
    •

  • Давление раскрытия: выход находящихся в инъекционных шлангах материалов осуществляется по методу низкого давления от 0,5 до примерно 5 бар
    •
