Shut-off piece

internal thread R1/4", free passage Ø 7 mm, connection quick snap

Double nipple
external thread G3/8" to G1/4"

for ram injection lance 1/2", O-ring, free passage Ø 8 mm, AF19

Bayonet plug
external thread G3/8"

for ram injection lance 1/2", 2 x O-ring

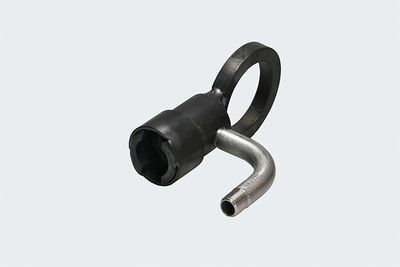

Pulling and injection head

connection bayonet coupling, 90° bend with connecting thread G1/4", eyelet for crane hook

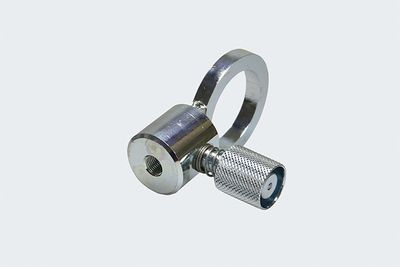

Pulling and injection head

for crane hook, with safety coupling incl. pan head nipple for connection sliding coupling

Bayonet plug
internal thread G1/4"

for ram injection lances 1/4", O-ring

Pulling and injection head

for mineral material, internal thread G1/4", turning knuckle, 90° bend, connecting thread G1/4"

Supporting plate
490 x 490 x 50 mm

for pneumatic pulling device, wood with outlet opening Ø 70 mm, 2 handles

with pan head nipple, connection sliding coupling, internal thread G1/4"

moving device, 4 x double-acting cylinders, 5/2-way oscillating valve, 3/2-way hand valve with locking function, reducing valve, incl. instruction manual

Pulling and injection head

for PU and silicate resins, acrylate gel, internal thread G1/4", safety coupling incl. pan head nipple for connection sliding coupling

for hydraulic pulling device, splash guard, protective half

2 Варианты отображения

Injection head

connection bayonet coupling, 2 x 90° bend, connecting thread G1/4"

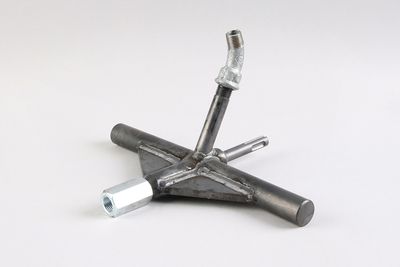

Ram- and injection head

external thread G1/4", SDS-Plus

with electric hydraulic unit 230 V, moving device, a double-acting special cylinder with through bore Ø 30 mm, holding plate for drawing head, 2 x 5 m hydraulic hose Ø 6 mm and remote control, incl. instruction manual

DESOI w.i.l.m.a. - AY

moving device, 1.2 m suction system Ø 20 mm with suction basket Ø 100 mm: component A and B: black, 2 x manometer 0 - 250 bar, rinsing pump S25, 1.2 m suction system Ø 13 mm with suction basket Ø 40 mm: black, material hose connection: component A: external thread M16x1,5; component B: external thread M14x1,5; rinsing connection: external thread M12x1,5; return hoses Ø 8 mm: transparent, air connection: air plug NW 7.2, DESOI w.i.l.m.a.: control cabinet with integrated control, 10 m supply cable, on/off switch, control lamp, 2 x flow sensor, pressure sensor, Tablet Microsoft Surface Go 2 Platinum with protective cover, incl. instruction manual A professional briefing is mandatory. This is free of charge via video conference. On-site instruction is also possible by arrangement and at a charge. A tariff must be selected for the w.i.l.m.a. data management system.

2 Варианты отображения

Material hose
Ø 13 mm, 5 m

quick snap with safety catch, ball valve 1/2", lock-type GEKA coupling, pressure gauge unit 0 - 40 bar

for pneumatic pulling device, splash guard

2 Варианты отображения

Страница

Инъецирование и одновременное вытягивание свайных труб для запрессовывания с утраченным наконечником

Особым процессом является одновременное инъецирование и вытягивание свайных труб для запрессовывания с утраченным наконечником. DESOI поставляет полное оснащение для ручного или пневматического машинного оборудования. Для инъекции расширяющихся материалов следует использовать обратный клапан. Система проста в использовании, многоразовая (кроме наконечника) и может устанавливаться без большого оборудования. Следовательно, воздействие на почву и ближайшие окрестности незначительное. Возможна целевая инъекция в соответствии с критериями объема или давления. Метод используется для заполнения пустот в грунте, для уплотнения, например, плотин и земляных валов, а также для стабилизации и укрепления грунта.

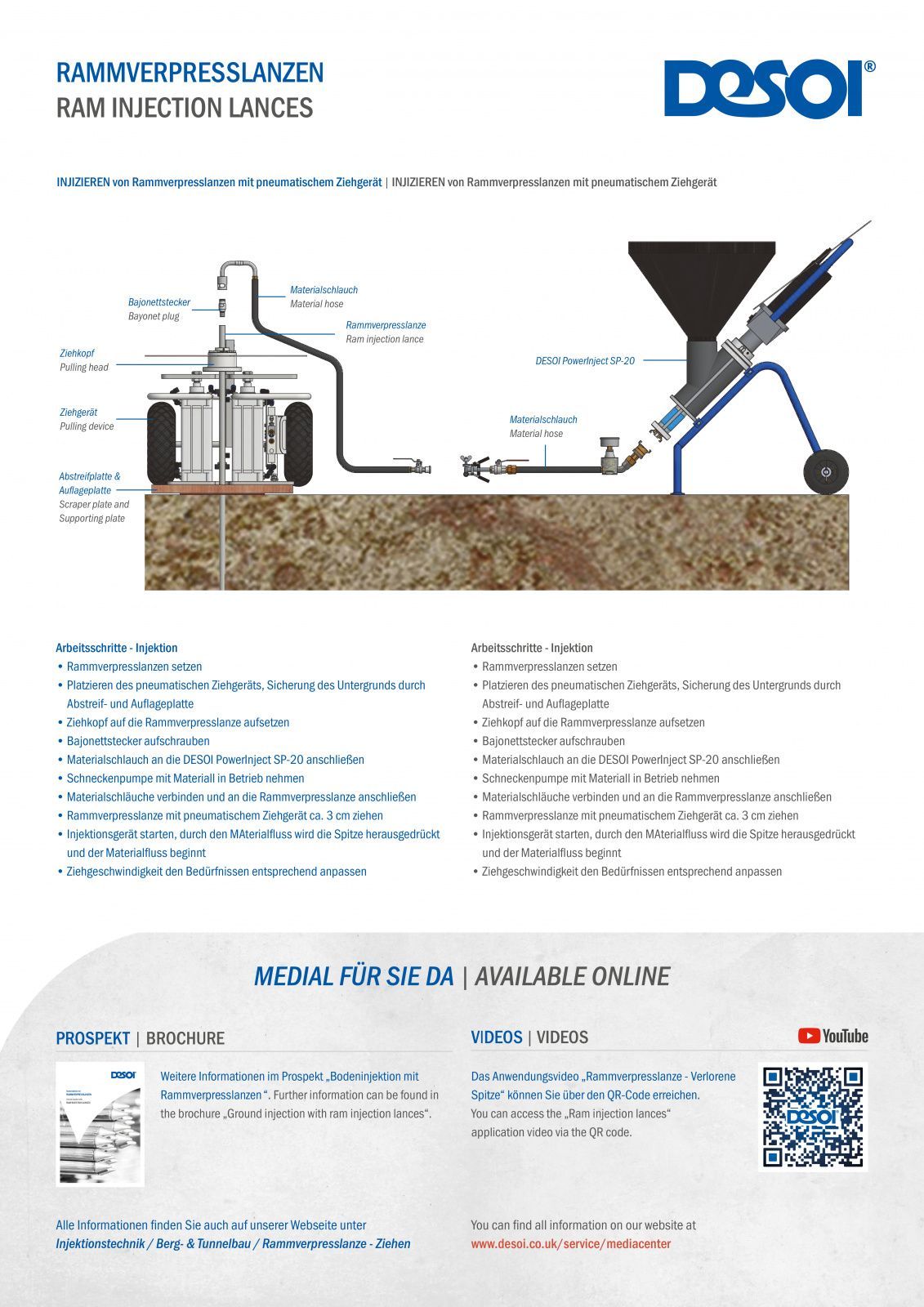

Flyer Ram injection lances

open PDF

Инъекция

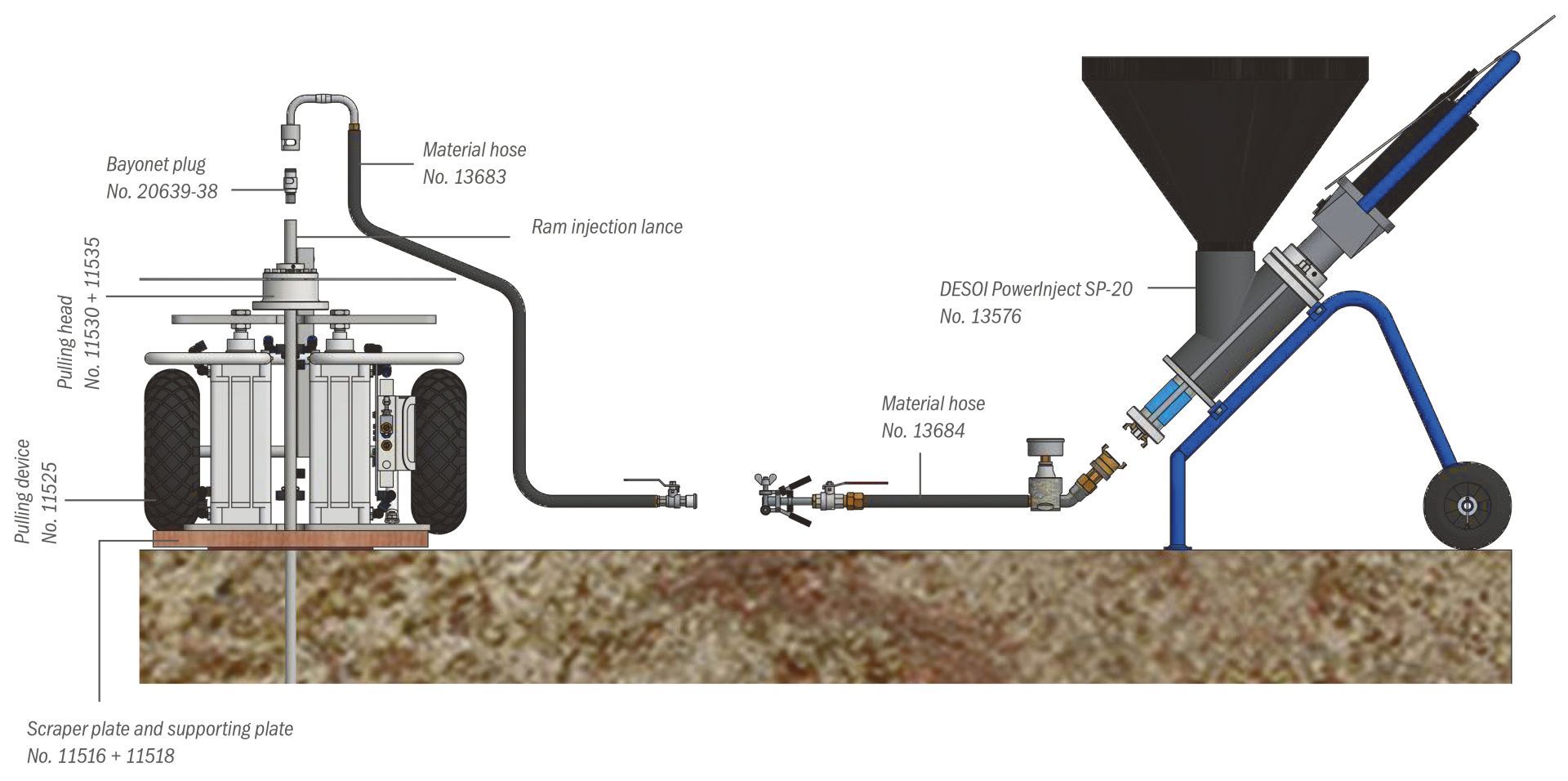

Этапы работы

Установите свайные трубы для запрессовывания с утраченным наконечником
Размещение пневматического вытягивающего устройства, закрепление грунта разборной и опорной пластиной (№ 11516 + 11518)
Поместите вытягивающую головку (№ 11530 + 11535) на свайную трубу для запрессовывания
Открутите байонетное соединение (№ 20639-38)
Присоедините шланг для материала (№ 13683) к DESOI PowerInject SP-20
Включите шнековый насос DESOI PowerInject SP-20 (№ 13576) в работу с материалом
Соедините шланги для материалов (№ 13684) и присоедините их к свайной трубе для запрессовывания
Вытяните свайную трубу с помощью пневматического вытягивающего устройства (№ 11525) примерно на 3 см
Запустите инъекционное устройство, поток материала выталкивает наконечник наружу, и процесс начинается
Отрегулируйте скорость вытягивания в соответствии с вашими потребностями

Вытягивание

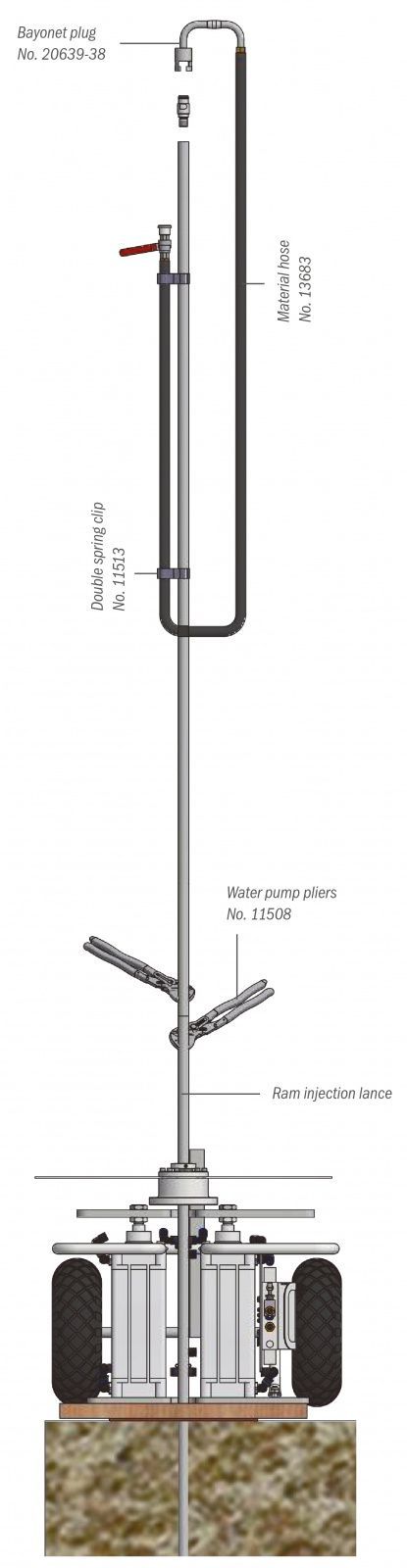

Этапы работы

При достижении высоты вытягивания (примерно 3 м) выключите DESOI PowerInject SP-20, закройте оба шаровых крана
Отсоедините шланги для материала
На короткое время откройте шаровой кран, чтобы сбросить давление в шланге для материала, а затем снова закройте его
Закрепите шланг для материала с помощью двойного пружинного зажима
Ослабьте сваю над вытягивающим устройством с помощью двух газовых ключей и далее открутите рукой
Опустите свайную трубу для запрессовывания (при необходимости промойте), отсоедините шланг подачи материала
При необходимости выполните инъекцию и вытяните большее количество свай или очистите рабочий материал

В качестве альтернативы, свайные трубы для запрессовывания можно вытягивать с помощью мини-экскаватора или аналогичного оборудования.
